2000年鳥取県西部地震の源はどこにあるか、地震が発生する深さについて見てみましょう。

• 震源断層と余震分布の関係（震源断層とは本震）

• 地震前と後（余震）の場所

• 地震がたくさん発生している深さ

• 誘発地震群（大山付近と島根県横田町付近）

下の図は震源の位置と深さを表しています。
青色の丸：地震前（1990年から2000年10月5日まで）
赤色の丸：本震と余震（2000年10月6日以降）

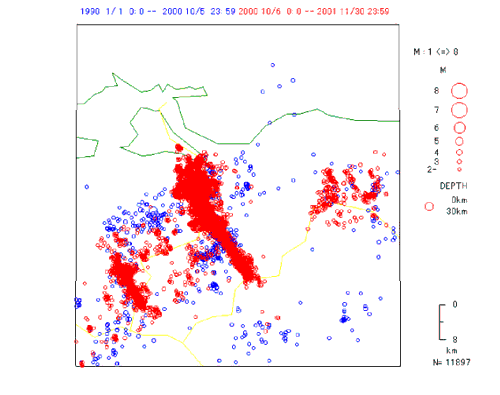

1990年から総ての地震：広い範囲に地震が発生している。

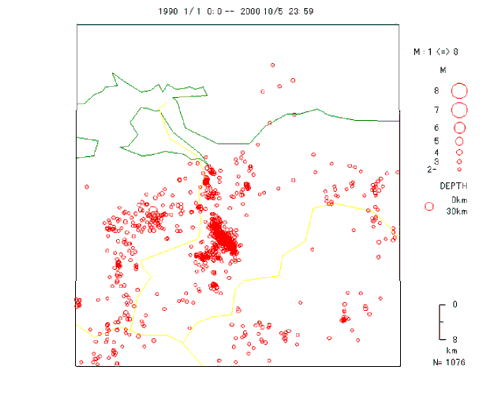

鳥取県西部地震発生前：地震前から多くの地震が発生している。

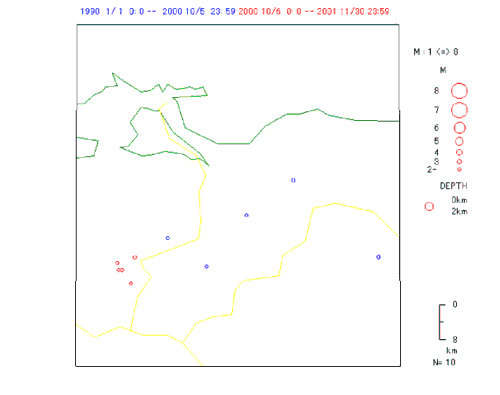

地表からの深さ０－２ｋｍの地震：地震は発生していない。

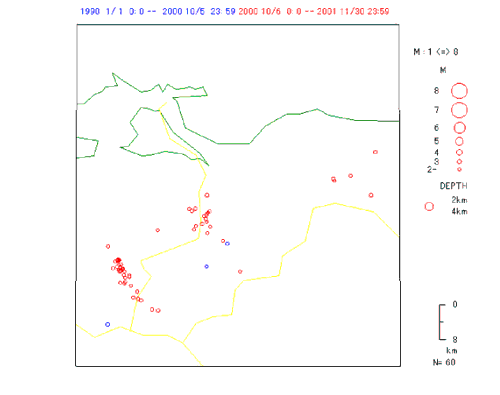

地表からの深さ２－４ｋｍの地震： ほとんどない。
横田町の誘発地震（M5.5）の震源断層に発生している地震がある。

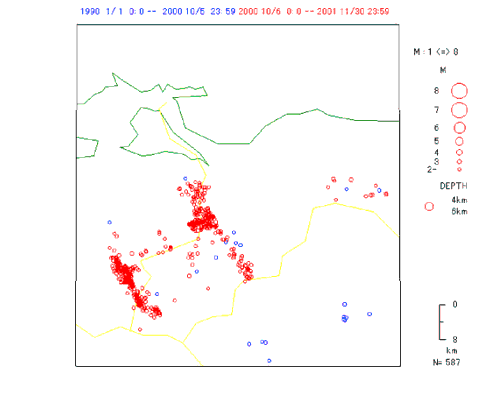

地表からの深さ４－６ｋｍの地震：本震の震源断層に沿って余震が発生している。

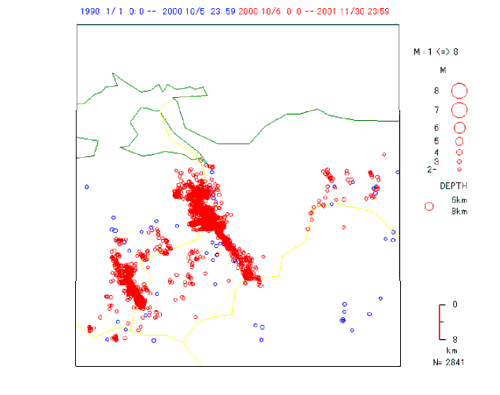

地表からの深さ６－８ｋｍの地震：余震が震源断層の北部分と南部分で発生が違う。
北部分では付近の小断層が影響を受けて地震を発生させている。余震が多い。

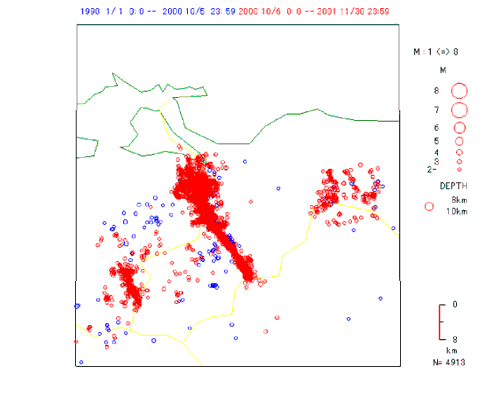

地表からの深さ８－１０ｋｍの地震：余震が震源断層の北部分と南部分で発生が違う。北部分では付近の小断層が影響を受けて地震を発生させている。大山付近の地震が多い。

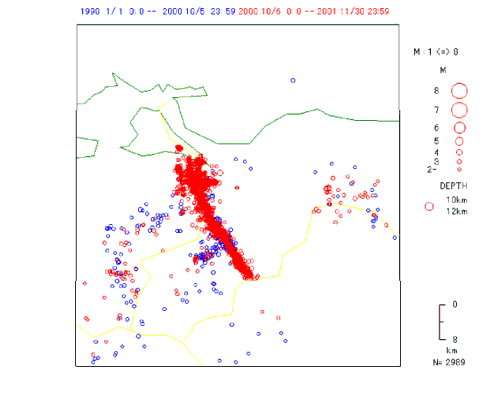

地表からの深さ１０－１２ｋｍの地震：本震による断層と余震の関係が明瞭になり、誘発地震群は少なくなる。

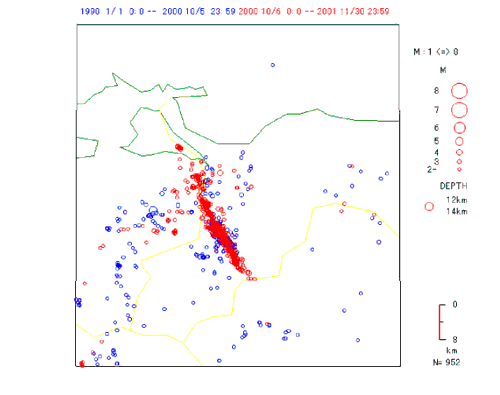

地表からの深さ１２－１４ｋｍの地震：本震の震源断層に沿って余震が集中している。

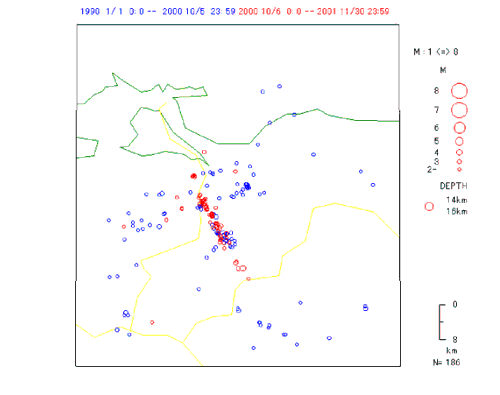

地表からの深さ１４－１６ｋｍの地震：地震前に発生している地震が広く分布している。

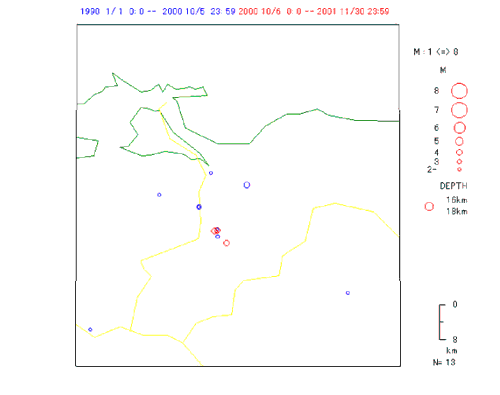

地表からの深さ１６－１８ｋｍの地震：本震の震源の下にのみ、地震がある。


地表からの深さ１８－２０ｋｍの地震：地震の発生はない。

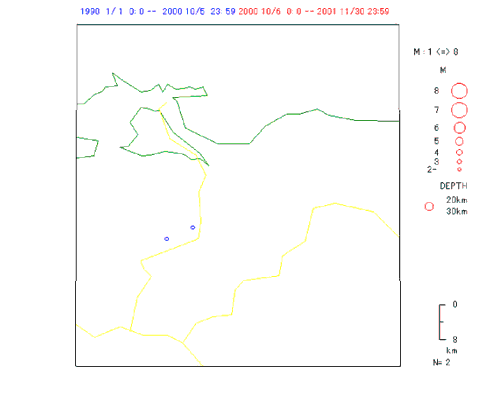

地表からの深さ２０－３０ｋｍの地震：これより深い場所には地震がない。
